Резервуар вертикальный стальной РВС-10000 м³

РВС - 10000 м³

Резервуары вертикальные стальные РВС- 10000 м3 - это наземные строительные сооружения цилиндрической формы предназначенные для приема, накопления, хранения и выдачи ГСМ, дизельного топлива, бензина, темных и светлых нефтепродуктов, а также технической или питьевой воды (при соответствующей обработке внутренней поверхности). Резервуары такого объема чаще всего применяются на крупных нефтедобывающих или нефтеперерабатывающих предприятиях, а также нефтеперевалочных терминалах.

Для приема и выдачи хранящихся жидкостей резервуары РВС- 10000 м3 комплектуются соответствующим сопутствующим оборудованием: сливо-наливными устройствами и патрубками.

Технические характеристики резервуара объемом 10000 м3 зависят от его комплектации, конструктивных особенностей, наличия или отсутствия антикоррозионной защиты и ее типа, а так же собственно марки стали из которой он изготовлен. Резервуар может быть выполнен из нержавеющей, малоуглеродистой или низколегированной стали. Очень важно правильно подобрать материал корпуса, это обеспечит длительную и надежную работу всей конструкции. Выбор делается на основе информации о температурном режиме, в котором будет эксплуатироваться резервуар, а также плотности и других характеристик планируемой для хранения жидкости.

Резервуар прослужит длительное время, если будет соответствовать следующим требованиям:

  • температурный диапазон эксплуатации продукта - от -65ºС до +260ºС
  • избыточное давление в резервуарах не должно превышать 5,0 кПа
  • относительное разряжение в газовом пространстве - не более 0,25 кПа
  • вакуум - не более 0,5 кПа
  • сейсмичность района эксплуатации - до 9 баллов

Конструкция РВС-10000

Резервуары РВС-10000 поставляются в рулонном, полистовом или комбинированном исполнении. Метод рулонирования отличается тем, что при его применении стенка и другие комплектующие конструкции резервуара поставляются на место установки свернутыми в рулоны. Монтаж резервуара начинается с устанвки днища на заранее подготовленную площадку. После к днищу РВС-10000 крепится первый пояс стенки, за ним второй и так последовательно все пояса предусмотренные проектом резервуара. Полученную вертикальную цилиндрическую конструкцию накрывают крышей.

Стенка, днище и крыша - считаются основными элементами резервуаров РВС. Количество поясов стенки РВС-10000 зависит от его высоты и диаметра. Если резервуар предназначен для эксплуатации в сложных климатических условиях, то для сохранения его геометрии в процессе эксплуатации стенки конструкции необходимо укрепить при помощи ребер или колец жесткости. Так же, производятся двустенные резервуары, конструкция которых отличается наличием дополнительной емкости (с двойной обечайкой и жидкостью в межстенном пространстве). В зависимости от климатического исполнения резервуара, он так же может быть утеплен и/или укомплектован обогревом.

Для изготовления днища вертикального резервуара РВС-10000 используется металлопрокат толщиной не менее 4 мм. Днище резервуара такого объема состоит из центральной части и утолщенных кольцевых окраек с уклоном 1:100 внутрь.

Крыша резервуара РВС-10000 может быть стационарной, т.е. опирающейся на стенку РВС, или плавающей на поверхности хранимого продукта. В резервуарах со стационарной крышей для уменьшения потерь продукта за счет испарения дополнительно могут быть установлены понтоны. Их необходимость определяется характеристиками хранимого в резервуаре продукта, а так же технологическими особенностями эксплуатации всего резервуарного парка.

Площадки обслуживания, ограждения на крыше, площадки для установки пеногенераторов, лестницы, люки и т.д. относят к вспомогательным конструкциям резервуаров. При подборе дополнительного оборудования мы ориентируемся на свойства хранимой в резарвуаре жидкости, а так же на пожеланий Заказчика

Обеспечить удобство и безаварийность эксплуатации резервуара РВС-10000 Вам помогут:

  • аварийные клапана
  • дыхательные клапаны (совмещенный, механический или совмещенный механический)
  • сифонные краны
  • вентиляционные патрубки
  • механизмы управления хлопушкой боковые или верхние
  • хлопушки
  • пробоотборники: плавающий, стационарный органного типа, стационарный секционный
  • уровнемеры
  • приемо-раздаточные устройства
  • пеногенераторы
  • устройства для зачистки днища

Для самостоятельного подбора оборудования для Вашего РВС-10000 Вы можете воспользоваться сервисом по подбору оборудования для РВС:

СЕРВИС ПО ПОДБОРУ ОБОРУДОВАНИЯ

Для окончательного расчета конструкции и цены РВС-10000 специалистами Газовик-нефть рекомендуем Вам заполнить Опросный лист на РВС и отправить его на электронную почту neft@gazovik.ru.

Опросный лист на поставку вертикальных резервуаров РВС

doc DOC, pdf PDF

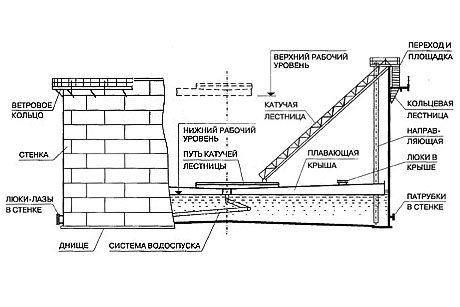

Чертеж РВС-10000

Чертеж РВС-10000

Технические характеристики резервуара РВС-10000

Номинальный объем, м3 10000
Внутренний диаметр стенки, мм 34200 28500
Высота стенки, мм 12000 17880
Плотность продукта, т/м³ 0,9 0,9
Расчетная высота налива, мм 11200 17100
Стенка РВС-10000
Количество поясов, шт 8 12
Припуск на коррозию, мм - -
Толщина верхнего пояса, мм 8 8
Толщина нижнего пояса, мм 10 13
Днище РВС–10000:
Количество окраек, шт 18 16
Припуск на коррозию, мм - -
Толщина центральной части, мм 5 5
Толщина окраек, мм 9 10
Крыша РВС–10000:
Количество балок, шт. 32 28
Припуск на коррозию, мм - -
Несущий элемент I 20Б1 I 20Б1
Толщина настила, мм 5 5
Масса конструкций РВС–10000, кг:
Стенка 86772 120924
Днище 42149 30898
Крыша 78607 54648
Лестница 6023 1680
Площадки на крыше 1214 5019
Люки и патрубки 2595 2595
Комплектующие конструкции 2986 2986
Каркасы и упаковка 14000 21484
Всего: 234346 240243

СЕРВИС ПО ПОДБОРУ ОБОРУДОВАНИЯ

Информация для Заказчиков

Специалисты Группы компаний Газовик рассчитают и подберут для Вас оптимальную комплектацию вертикального стального резервуара РВС резервуарным оборудованием по заполненному Опросному листу на РВС.

Чтобы заказать и купить Резервуар вертикальный стальной РВС-10000 м³, Вам необходимо связаться с нами по бесплатной горячей линии 8-800-555-4393 или по электронной почте neft@gazovik.ru.

Мы также подберем для Вас наиболее быструю доставку вертикального резервуара железнодорожным или автотранспортом до любого города России (Москва, Якутск, Иркутск, Сургут, Новосибирск, Владивосток, Мурманск, Казань) и в страны СНГ (Казахстан, Украину, Белоруссию).

Информация о доставке резервуаров, емкостей и другого резервуарного оборудования

Информация о гарантии на резервуары и технологическое оборудование
