Резервуар горизонтальный стальной наземный РГС-5 м3 (РГСН-5)

РГСН-5 м3

Горизонтальные резервуары РГС-5 м3 применяются на различных предприятиях нефтегазовой промышленности для приема, хранения и выдачи различных жидкостей (светлых и темных нефтепродуктов, ГСМ, техническая и пожарная вода). Плотность рабочей среды должна быть менее 1 т/м3.

Опросный лист на поставку горизонтальных резервуаров РГС

doc DOC, pdf PDF

Конструктивно резервуары РГС-5 м3 - это стальной цилиндр размером 2785х1800х2835 мм с коническими или плоскими днищами, горловиной и патрубками.

* Габаритные размеры горизонтального резервуара объемом 5 м3 может зависеть от требований Заказчика.

Резервуары РГС объемом 5 м3 эксплуатируются при внутреннем избыточном давлении 0,04 МПа (для РГС с плоскими днищами), 0,07 МПа (для РГС с коническими днищами) и при вакууме 0,001 МПа.

Наземные резервуары в горизонтальном исполнении эксплуатируются при температуре от -65°С до +90°С.

Производство горизонтальных резервуаров РГСН-5 м3 регулируется нормами:

  • ГОСТ 17032-2010 "Резервуары стальные горизонтальные для нефтепродуктов. Технические условия"

В соответствии с ними РГС объемом 5 м3 изготавливаются из сталей в зависимости от температуры окружающей среды:

  • сталь Ст3 для температуры не ниже -40°С
  • сталь 09Г2С для температуры ниже -40°С

Также резервуары изготавливаются из нержавеющей стали, т.к. она обладает высокой устойчивостью к коррозии.

В процессе производства все сварочные соединения должны проходить контроль качества. По окончании изготовления резервуары испытываются на герметичность и покрываются антикоррозионными средствами.

Для хранения вязких нефтепродуктов резервуары могут комплектоваться электрическими и паро-водяными или термо-масляными подогревателями и теплоизоляцией.

Комплектация резервуарным оборудованием зависит от условий эксплуатации и технических требований к производственному процессу с использованием резервуара РГС-5 м3. Они могут комплектоваться:

  • патрубками, люками
  • площадкой обслуживания, лестницей
  • оборудованием для сливо-налива нефтепродуктов
  • оборудованием для контроля качества и контроля количества жидкости в резервуаре и др.

ГК Газовик изготавливает наземные горизонтальные резервуары РГС-5 м3 на основе заполненного Опросного листа на РГС, по Техническому заданию Заказчика и по Типовым проектам.

Для заказа резервуара РГС-5 м3, подбора оборудования и расчета стоимости обращайтесь к специалистам ГК Газовик.

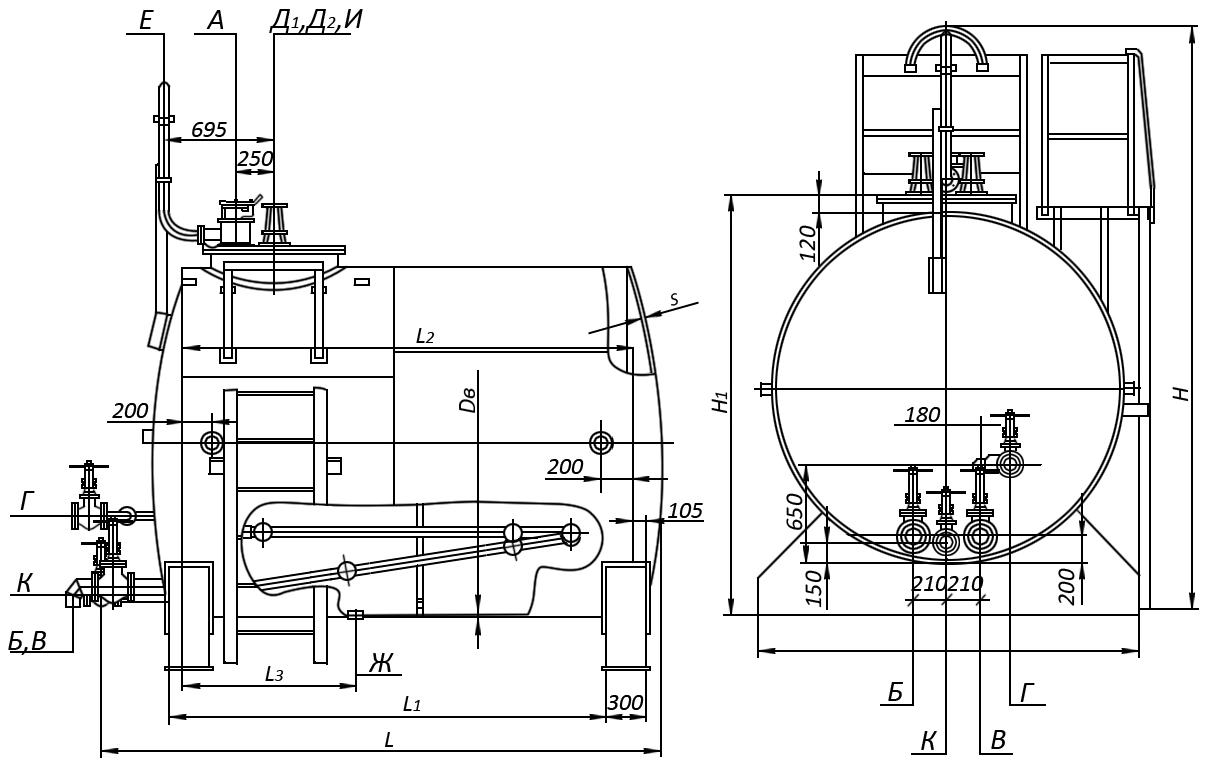

Габаритный чертеж наземного горизонтального резервуара РГС-5 м3

Чертеж горизонтального резервуара РГС-5 м3

Технические характеристики резервуара горизонтального стального РГС-5 м3

Наименование параметра Значение
Рабочее давление, МПа налив
Рабочее давление в теплообменном устройстве, МПа 0,4
Рабочая температура, °С* от 0 до 90*
Допустимая минимальная стенки резервуара, °С:
     Ст3пс4 минус 40
     09Г2С-8 минус 60
Внутренний диаметр резервуара, Dв, мм 1600
Длина резервуара, L, мм 2785
Расстояние между опорами, L1, мм 2410
Длина цилиндрической части резервуара, L2, мм 2500
Расстояние до штуцера дренажа, L3, мм 1830
Толщина корпуса резервуара, S/S1, мм 4/8
Ширина резервуара, В, мм 1800
Высота резервуара, Н, мм 2835
Высота резервуара при транспортировке, Н1, мм 2050
Площадь поверхности теплообмена, м2 2,0
Масса резервуара, кг 1540
Установленный срок службы, лет 10
Сейсмичность по 12-ти балльной шкале, балл, не более 6
Группа резервуаров по ОСТ 26 291-94 5a
Среда в резервуарах Темные нефтепродукты (токсичная, класс опасности 4 по ГОСТ 12.1007-76 взрывоопасная, категория 11А по ГОСТ Р 513330.11-99; группа взрывоопасности ТЗ по ГОСТ Р 51330.5-99 пожароопасная)
Среда в теплообменном устройстве Жидкость (нетоксичная, взрывобезопасная, пожаробезопасная)

* - Параметры рабочей температуры уточняются по опросному листу заказчика

Таблица штуцеров горизонтального резервуара РГС-5 м3

Обозначение штуцера Назначение Условное давление, МПа
А люк замерный, уровнемер 1,0
Б выход продукта 1,0
В вход продукта 1,0
Г вход теплоносителя 1,0
Д1, Д2 механизм управления хлопушей 1,0
Е вентиляционная труба, предохранительно-впускного клапана 0,6; 1,0
Ж грязе-спускная пробка -
К выход теплоносителя 1,0
И люк 1,0



Информация для Заказчиков

Обратившись к специалистам ГК Газовик по телефону 8-800-555-4393 или по эл.почте neft@gazovik.ru, Вы можете:

  • подобрать и рассчитать необходимый Вам объем наземного горизонтального резервуара РГСН по заполненному Опросному листу на РГС
  • укомплектовать резервуар РГСН сопутствующим резервуарным оборудованием
  • заказать и купить Резервуар горизонтальный стальной наземный РГС-5 м3 (РГСН-5) по оптимальной цене

Доставка стальных наземных горизонтальных резервуаров РГС осуществляется во все города России (в т.ч. Москву, Якутск, Иркутск, Новосибирск, Владивосток) и в страны СНГ (Казахстан, Украину).

Мы имеем большой опыт транспортировки крупногабаритных грузов - наземных горизонтальных резервуаров - ж/д транспортом и автотранспортом. Специалисты ГК Газовик осуществляют доставку негабаритных грузов весом до 50 тонн и длиной до 30 м на одну единицу автотранспорта.
