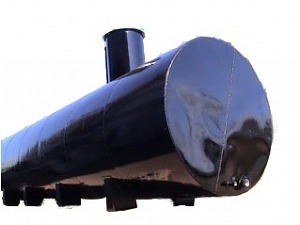

Резервуар горизонтальный стальной наземный РГС-100 м3 (РГСН-100)

РГСН-100 м3

Горизонтальные наземные резервуары РГС-100 м3 (РГСН-100) участвуют в технологических процессах приема, хранения и выдачи светлых и темных нефтепродуктов на предприятиях нефтегазовой промышленности.

Опросный лист на поставку горизонтальных резервуаров РГС

doc DOC, pdf PDF

Плотность хранимой жидкости не должна превышать 1 т/м3.

Наземная горизонтальная емкость РГС-100 представляет собой цилиндрическую конструкцию с плоскими или коническими днищами, выбор которых зависит от требований Заказчика и от эксплуатационных характеристик емкости. Для обеспечения доступа внутрь емкости и установки резервуарного оборудования должны быть предусмотрены одна или несколько горловин и люки.

Габаритные размеры РГС-100 м3 составляют: 14400х3440х4485 мм (для горизонтальных резервуаров с темными нефтепродуктами) и 14030х3000х4320 мм (для горизонтальных резервуаров со светлыми нефтепродуктами).

*Габаритные размеры резервуаров объемом 100 м3 могут отличаться от заявленных в зависимости от требований Заказчика.

Резервуары РГС-100 эксплуатируются под избыточным давлением или под вакуумом (0,001 МПа). Давление для резервуаров с плоскими днищами составляет 0,04 МПа, с коническими - 0,07 МПа.

Температурный режим эксплуатации наземных резервуаров РГСН-100 м3 находится в диапазоне от -65°С до + 90°С.

Низкие температуры эксплуатации РГС 100 м3 и высокие показатели вязкости рабочей среды предопределяют необходимость установки системы подогревателей (электрической, термо-масляной или паро-водяной), а также комплектация теплоизоляцией.

Изготовление и эксплуатация наземных горизонтальных резервуаров должны отвечать требованиям государственных норм и правил:

  • ГОСТ 17032-2010 "Резервуары стальные горизонтальные для нефтепродуктов. Технические условия"

Режим эксплуатации горизонтальных резервуаров диктует выбор стали:

  • из стали Ст3 изготавливают РГС для эксплуатации при температуре до -40°С
  • из стали 09Г2С изготавливают РГС для эксплуатации при температуре ниже -40°С
  • из нержавеющей стали производят РГС для хранения жидкостей с высокой корроизионной активностью

На заводе-изготовителе все конструкции горизонтальных резервуаров проходят контроль качества, проверяются и испытываются на герметичность и обрабатываются антикоррозионными покрытиями для надежной и долговечной эксплуатации.

Специалисты ГК Газовик подберут и рассчитают стоимость наземного горизонтального резервуара РГС объемом 100 м3 на основе заполненного Опросного листа на РГС или уже готового Технического задания (которое Вы можете прислать на электронную почту компании). Связавшись с нами и заказав у нас РГС-100 м3 Вы можете быть уверены в качестве изготовляемого емкостного оборудования.

Чертеж резервуара РГС-100 м3

Резервуар РГС-100 чертеж

Технические характеристики РГС-100

Наименование параметра РГС-100 (темные нефтепродукты) РГС-100 (светлые нефтепродукты)
Рабочее давление, МПа налив налив
Рабочее давление в подогревателе, МПа 0,4 -
Рабочая температура, °С От 0 до 90* От 0 до 90*
Допустимая минимальная стенки резервуара, °С Ст3пс4 Минус 40 Минус 40
09Г2С-8 Минус 60 Минус 60
Внутренний диаметр резервуара, Dв, мм 3000 3000
Длина резервуара, L, мм 14400 14030
Расстояние между опорами, L1, мм 5100 5100
Расстояние до опоры, L2, мм 3550 3550
Длина цилиндрической части резервуара, L3, мм 13500 13500
Расстояние до пробки, К, L4, мм - 6650
Толщина корпуса резервуара, S/S1, мм 6/12 6/12
Ширина резервуара, В, мм 3440 3000
Ширина опоры, В1, мм 3440 3000
Высота резервуара, Н, мм 4485 4320
Высота резервуара при транспортировке, Н1, мм 3650 3650
Площадь поверхности теплообмена, м2 14 -
Масса резервуара, кг 7920 7640
Установленный срок службы, лет 10 10
Сейсмичность по 12 балльной шкале, балл Не более 6 Не более 6
Группа резервуаров по ОСТ 26 291-94

* - Параметры рабочей температуры уточняются по Опросному листу заказчика

Таблица штуцеров горизонтального наземного резервуара РГС-100 м3

Обозначение штуцера Назначение Условное давление, МПа
А люк замерный, уровнемер 1,0
Б выход продукта 1,0
В вход продукта 1,0
Г вход теплоносителя 1,0
Д1, Д2 механизм управления хлопушей 1,0
Е вентиляционная труба, предохранительно-впускного клапана 0,6; 1,0
Ж грязе-спускная пробка -
К выход теплоносителя 1,0
И люк 1,0



Информация для Заказчиков

Обратившись к специалистам ГК Газовик по телефону 8-800-555-4393 или по эл.почте neft@gazovik.ru, Вы можете:

  • подобрать и рассчитать необходимый Вам объем наземного горизонтального резервуара РГСН по заполненному Опросному листу на РГС
  • укомплектовать резервуар РГСН сопутствующим резервуарным оборудованием
  • заказать и купить Резервуар горизонтальный стальной наземный РГС-100 м3 (РГСН-100) по оптимальной цене

Доставка стальных наземных горизонтальных резервуаров РГС осуществляется во все города России (в т.ч. Москву, Якутск, Иркутск, Новосибирск, Владивосток) и в страны СНГ (Казахстан, Украину).

Мы имеем большой опыт транспортировки крупногабаритных грузов - наземных горизонтальных резервуаров - ж/д транспортом и автотранспортом. Специалисты ГК Газовик осуществляют доставку негабаритных грузов весом до 50 тонн и длиной до 30 м на одну единицу автотранспорта.

Информация о доставке резервуаров, емкостей и другого резервуарного оборудования

Информация о гарантии на резервуары и технологическое оборудование
