Подземные резервуары РГСП

Подземные горизонтальные резервуары применяются для хранения темных и светлых нефтепродуктов и других различных жидкостей (масел, битума, дизельное топливо), на нефтяных терминала, резервуарных парках и на АЗС, а также могут использоваться в качестве подземных резервуаров для воды. Конструкция подземного резервуара представляет собой цилиндр коническими днищами (в т.ч. усеченными) и с установленным технологическим оборудованием для эксплуатации, горловинами и шахтами-колодцами для проведения сливо-наливных операций и обеспечения доступа внутрь резервуара.

Преимуществами использования подземного размещения резервуаров является экономия производственных площадей и повышение экологической безопасности оборудования.

Опросный лист на поставку горизонтальных резервуаров РГС

doc DOC, pdf PDF

Традиционно подземные резервуары изготавливают объемом 3 м3, 5 м3, 10 м3, 25 м3, 50 м3, 75 м3, 100 м3.

К хранимой жидкости предъявляется одно требование - плотность среды не должна превышать 1 т/м3.

Проектирование, изготовление, монтаж и установка подземных резервуаров регламентируется следующими нормативными документами:

Так, РГСП изготавливают из различных сталей, толщина листа которых составляет 4-10 мм:

  • нержавеющая сталь 12Х18Н10Т
  • сталь 09Г2С для резервуаров, эксплуатируемых при температуре окружающей среды менее -20°С (т.е. для северных районов)
  • сталь Ст3 для резервуаров, эксплуатируемых при температуре окружающей среды до -20°С

Стальные подземные резервуары устанавливают в грунт так, чтобы верхняя точка емкости была не глубже 1,2 м от поверхности земли. Крепление подземных резервуаров осуществляется к забетонированной опоре или площадке при помощи хомутов к закладным деталям фундамента.

Для предотвращения замерзания и загустения хранимой жидкости подземные горизонтальные резервуары РГСП оборудуют системой подогрева, теплоизоляцией и гидроизоляцией. Подогрев продукта может осуществляться паро-водяной или электрической системой подогрева.

Особое внимание уделяется антикоррозионной защите внешней поверхности резервуара от внешнего негативного воздействия грунта и влаги. Она осуществляется при помощи покрытия поверхности емкости грунтовкой, а в случае необходимости в более тщательной защите - полимерными и битумными мастиками. Днища РГСП покрывают гидроизоляционным слоем или используют катодную защиту. Также возможно подсоединение алюминиево-магниевых протекторов, которые располагают на расстоянии 1,5 м от внешней поверхности РГСП (протекторная защита). Место установки подземных емкостей засыпают песчаным грунтом.

Выбор средств антикоррозионной защиты осуществляется на основании Технического задания на изготовление подземного горизонтального резервуара и в соответствии с нижеприведенными нормативными документами:

Для повышения уровня жесткости подземных резервуаров в их конструкции могут быть предусмотрены ребра жесткости (около 10 шт.).

В стандартное технологическое оборудование входит:

  • предохранительные клапаны
  • дыхательная арматура
  • замерные и световые люки
  • оборудование для отбора проб и измерения уровня взлива
  • патрубки

Цена подземного резервуара рассчитывается по заказу. Комплектация РГСП технологическим оборудованием зависит от требований Заказчика, технико-экономических расчетов и на основании заполненного Опросного листа на РГС.

Характеристики подземных резервуаров РГСП

Объем номинальный, м3 3 5 10 25 50 75 100
Резервуар
Объем геометрический .м3 3,1 5,7 10,9 25,5 54 74,8 98,3
Рабочее давление, МПа (кгс/см2) 0,04 (0,4) 0,07 (0,7)
Пробное давление при гидроиспытаниях, МПа (кгс/см2) 0,05 (0,5) 0,088 (0,88)
Подогреватель
Рабочее давление, МПа (кгс/см2), не более 0,04 (0,4)
Давление при гидроиспытаниях, МПа (кгс/см2) 1,00 (10,0)
Площадь нагрева, м2 2 5,5 6 13 14

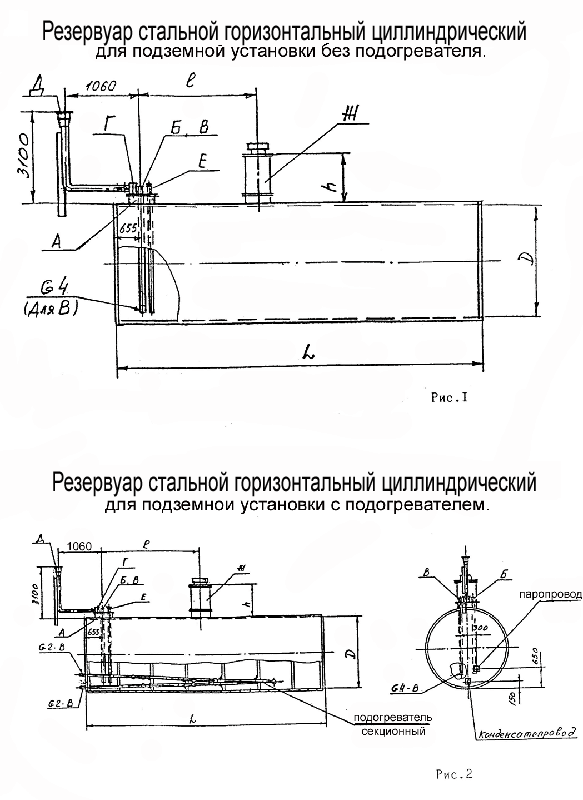

Чертеж 1. Резервуар стальной горизонтальный подземный без подогревателя

Чертеж подземного горизонтального резервуара без подогревателя

Чертеж 2. Резервуар стальной горизонтальный подземный с подогревателем

Чертеж подземного горизонтального резервуараый с подогревателем

Габаритные размеры подземных резервуаров

Объем номинальный, м3 Размеры, мм Масса*, кг, не более
D L1 L* H* без подогрев. с подогрев.
3 1400 2060 2260 1600 800 900
5 1900 2040 2240 2100 1050 1150
10 2220 2840 3040 2420 1500 1700
25 2760 4280 4480 2960 2300 2550
50 9050 9250 2960 4300 4750
75 3240 9060 9260 3440 5100 5550
100 12120 12320 3440 6700 7200

*Параметры даны ориентировочно, для справки.

Штуцера и люки подземных резервуаров

Обозначение Назначение Кол-во Проход условный, Ду, мм Давление условное, Ру, МПа (кгс/см2)
3-10 25 50-100
А люк 1 800 0,07 (0,7)
Г патрубок замерного люка 1 150 0,25 (2,5)
Д труба дыхательная 1 50 100



Информация для Заказчиков

Обратившись к специалистам ГК Газовик по телефону 8-800-555-43-93 или по эл.почте neft@gazovik.ru, Вы можете:

  • подобрать и рассчитать необходимый Вам объем наземного горизонтального резервуара РГСН по заполненному Опросному листу на РГС
  • укомплектовать резервуар РГСН сопутствующим резервуарным оборудованием
  • заказать и купить Резервуары горизонтальные стальные подземные по оптимальной цене

Доставка стальных наземных горизонтальных резервуаров РГС осуществляется во все города России (в т.ч. Москву, Якутск, Иркутск, Новосибирск, Владивосток) и в страны СНГ (Казахстан, Украину).

Мы имеем большой опыт транспортировки крупногабаритных грузов - наземных горизонтальных резервуаров - ж/д транспортом и автотранспортом. Специалисты ГК Газовик осуществляют доставку негабаритных грузов весом до 50 тонн и длиной до 30 м на одну единицу автотранспорта.

Информация о доставке резервуаров, емкостей и другого резервуарного оборудования

Информация о гарантии на резервуары и технологическое оборудование

РГСП-3 м3

РГСП-5 м3

РГСП-10 м3

РГСП-25 м3

РГСП-50 м3

РГСП-75 м3

РГСП-100 м3
